Épissure câble - Réalisation
Préparation du câble, mise en place de la reprise mécanique, soudure et isolation de l'épissure.
Coupe et reprise mécanique
Commencer par couper proprement le câble à l’aide d’un disque à tronçonner. Avant la coupe, poser quelques centimètres de Scotch 33+ à l’endroit choisi afin de maintenir les torons en place.

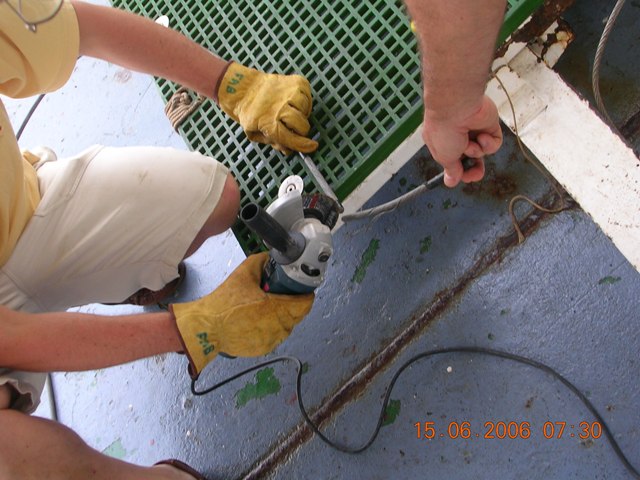

Tronçonnage propre du câble électro-porteur, les torons étant maintenus par du ruban adhésif.
Il peut être utile de garder deux à trois mètres de câble disponibles afin de réaliser une sécurité ou de disposer d’une marge de reprise.
Laisser environ trois mètres de câble, passer les deux parties de la cosse serre-câbles, puis fermer la cosse à l’étau en s’aidant d’une pince étau. Cette étape peut être difficile sur du câble de 10,85 mm, particulièrement rigide. Des boulons longs peuvent aider à fermer progressivement la cosse, avant remplacement par des boulons inox plus courts.

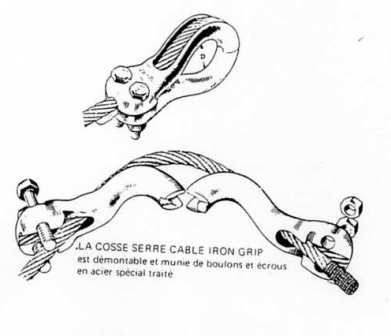

Principe de la cosse serre-câbles utilisée pour reprendre mécaniquement le câble.
Mettre ensuite en place les serre-câbles à griffes et former les boucles nécessaires selon l’équipement utilisé: CTD, filet à plancton ou autre instrument. Les boulons d’origine en acier zingué doivent être remplacés par des boulons inox A4.

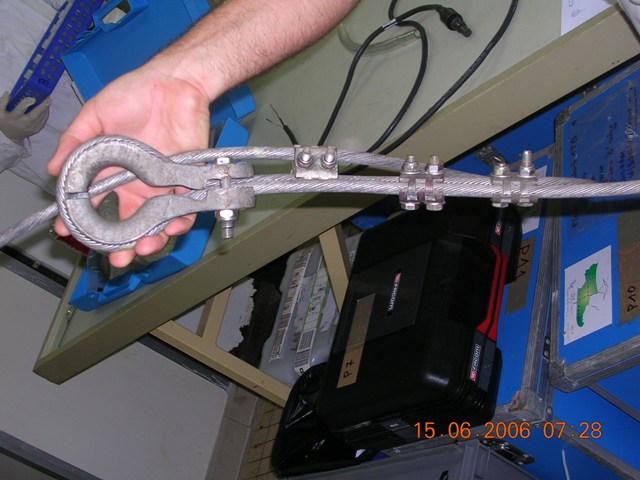

Premier montage de la cosse et des griffes de reprise mécanique.

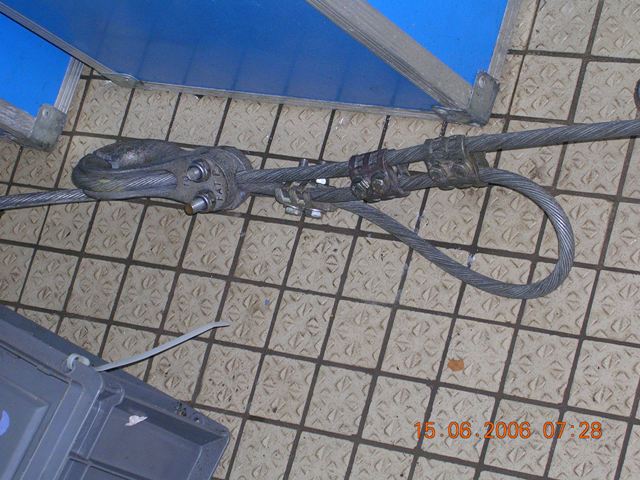

Reprise mécanique du câble après mise en place des serre-câbles.
Préparation des torons
Dégraisser soigneusement le câble. Enlever les brins du toron extérieur un par un sur environ 15 à 20 cm, puis les couper au fur et à mesure sans les tordre. Les repositionner ensuite sur le toron inférieur afin de garder un aspect propre et lisse.
Cette étape demande beaucoup de soin. Des brins mal coupés ou mal repositionnés peuvent favoriser des entrées d’eau entre les torons, voire jusqu’à l’âme centrale. Cela dégrade l’isolement du câble et accélère les phénomènes de corrosion.

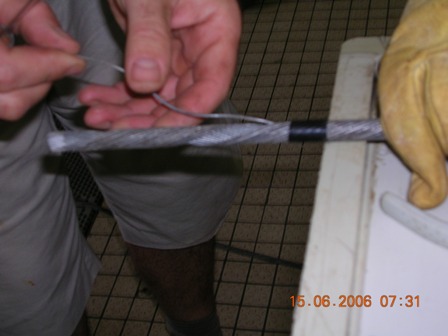

Préparation progressive des torons avant accès à l’âme conductrice.
Enlever ensuite les brins du toron intérieur, en conservant deux ou trois brins un peu plus longs. Ce sont ces brins qui serviront à réaliser la soudure. Préparer également le câble souple qui alimentera l’instrument.
Pour une sonde CTD Seabird SBE 911+, préparer le câble ou pigtail RMG-2FS en dénudant les extrémités en quinconce. Attention au repérage: sur ces câbles, le moins correspond au brin blanc et le plus au brin noir. Ne pas oublier de passer le capuchon du connecteur étanche avant la soudure.

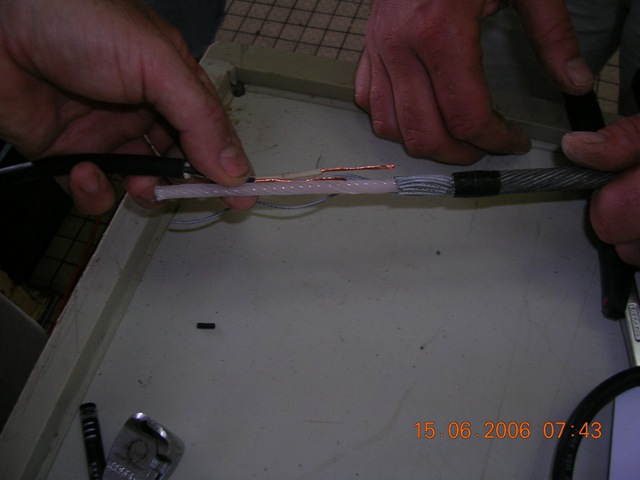

Préparation des brins conservés pour la soudure et positionnement à blanc.
Décapage et étamage

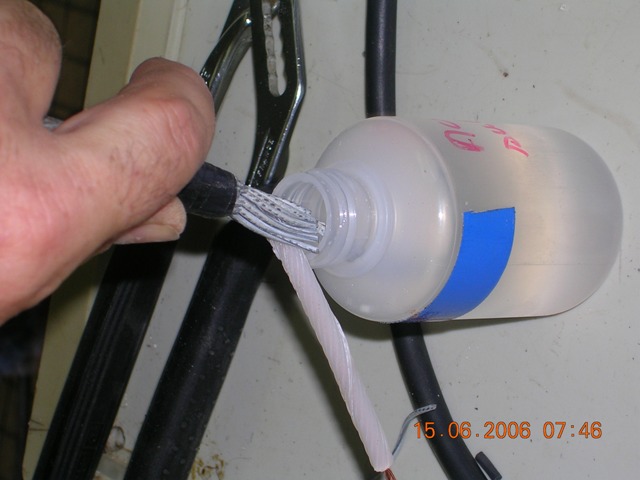

Les brins destinés à la soudure peuvent être laissés quelques minutes dans de l’acide sulfurique dilué à 10 %. Cette opération facilite l’étamage, surtout sur des câbles oxydés ou difficiles à souder.
Décapage des brins avant étamage.
Après décapage, essuyer les brins, appliquer de la pâte à souder, puis les étamer avec un fer thermostaté autour de 280 à 300 °C.

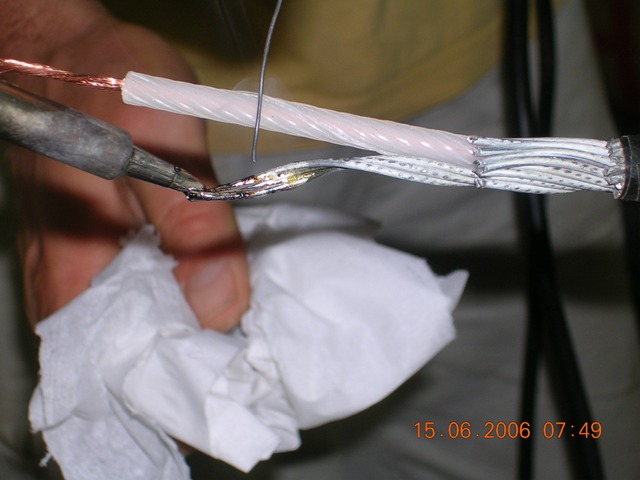

Étamage des brins préparés pour faciliter la soudure finale.
Soudure et contrôle
Enlever l’isolant époxy du câble électro-porteur sur environ 25 mm. Cette opération est délicate et doit être réalisée sans blesser l’âme centrale.

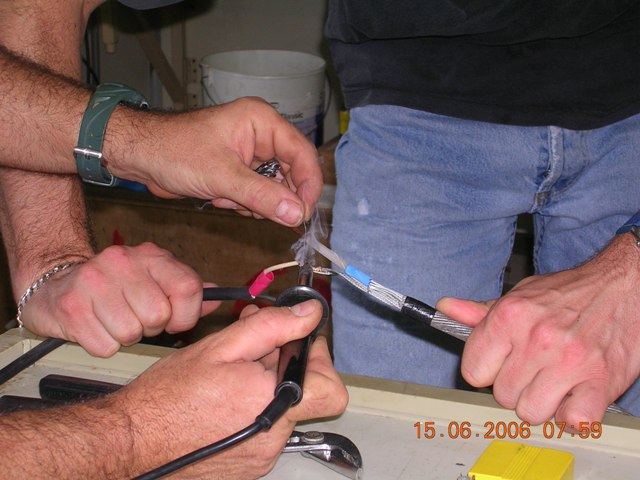

Préparation de la zone de soudure après retrait de l’isolant époxy.
Passer les gaines thermo sur les brins du câble souple, puis réaliser les soudures. Les gaines doivent être prêtes avant l’assemblage définitif afin de pouvoir isoler chaque conducteur correctement.

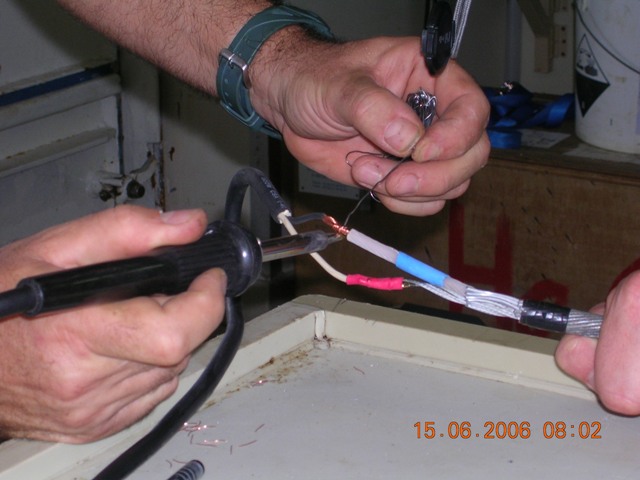

Soudure des conducteurs entre le câble électro-porteur et le câble souple.

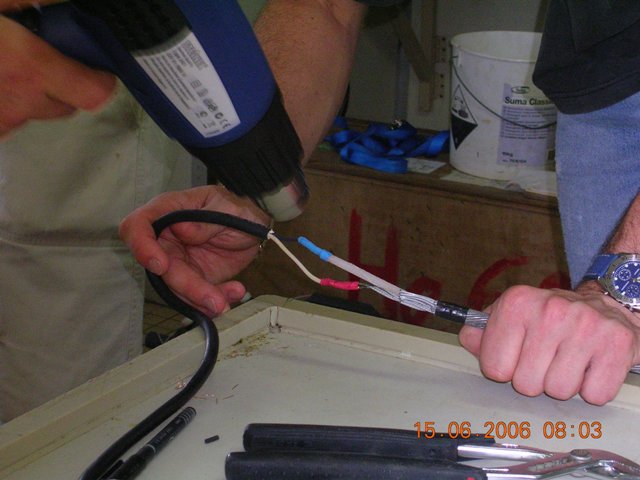

Positionner ensuite les gaines thermo sur les soudures et les chauffer quelques secondes au pistolet à air chaud.
Isolation des soudures avec gaine thermo-rétractable.

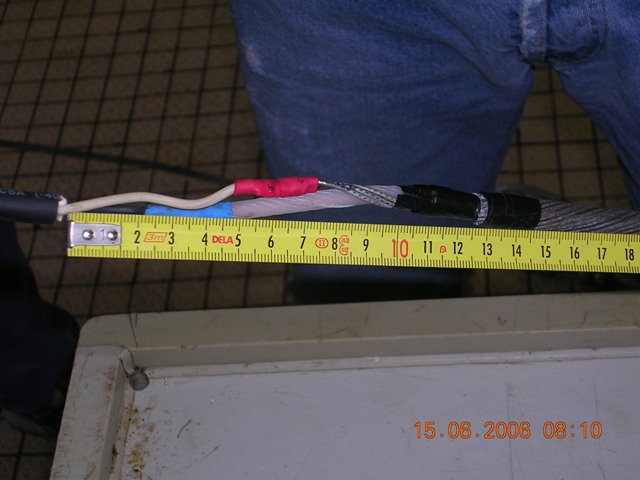

L’ensemble terminé doit rester compact, idéalement inférieur à 100 mm.
Contrôle des dimensions finales de la zone soudée.
Avant de refermer définitivement, tester l’isolement au mégohmètre avec le câble débranché aux deux extrémités, côté instrument et côté unité de pont. L’isolement doit rester supérieur à plusieurs mégohms. Vérifier ensuite, à vide, la présence de la tension d’alimentation sur le connecteur étanche, par exemple 250 V continus pour une sonde Sea-Bird. Si la tension est correcte, brancher l’instrument et vérifier l’acquisition.
Isolation de l’épissure

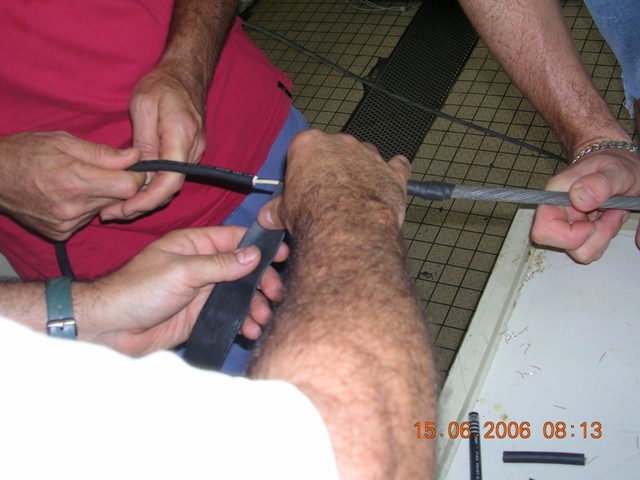

Éteindre les équipements avant de terminer l’isolation. Appliquer d’abord une couche de Scotchfil afin de former un noyau souple et étanche autour de la zone d’épissure.
Première couche d’isolation souple autour de l’épissure.

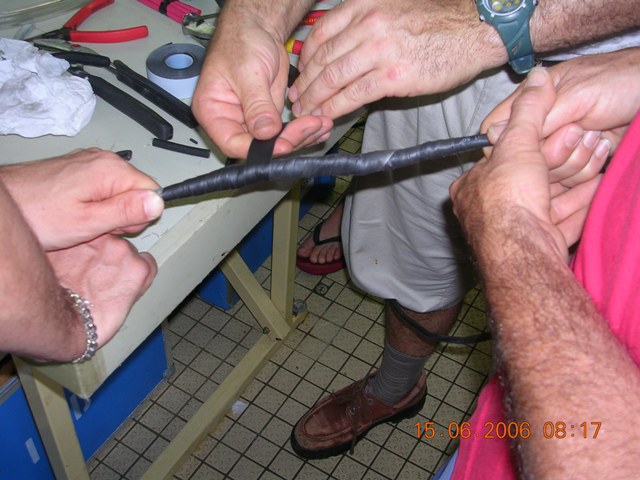

Appliquer ensuite deux couches de Scotch 23.
Renforcement de l’isolation avec deux couches de Scotch 23.
Terminer par deux couches de Scotch 33+, en étirant correctement le ruban.
L’épissure isolée doit encore être rigidifiée mécaniquement.

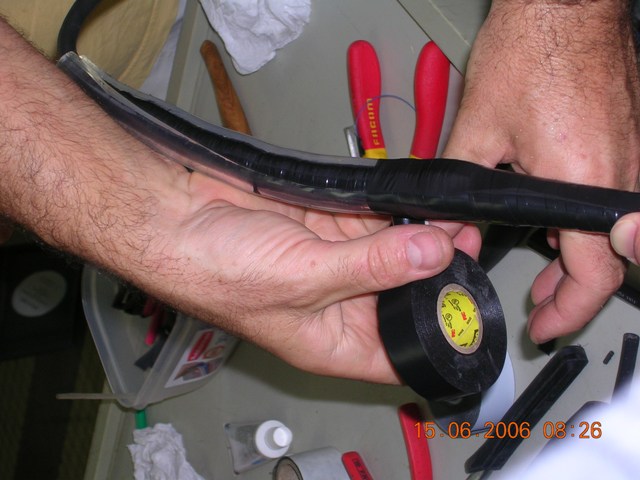

À ce stade, l’épissure reste fragile. Il faut rigidifier l’ensemble. La solution la plus simple consiste à découper un morceau de tuyau plastique, à le fendre dans le sens de la longueur, puis à le fixer autour de l’épissure avec du Scotch 33+.
Une solution plus professionnelle consiste à utiliser une gaine thermo-rétractable à paroi épaisse avec adhésif interne, par exemple dans les gammes SST ou SST-FR. Cette gaine doit être passée sur le câble avant la soudure, puis mise en place après fermeture de l’épissure.
