Assemblage final

Le câble électro-porteur est fixé au châssis de la bathysonde avec une manille lyre inox reprise sur la cosse auto-serrante. La reprise mécanique doit porter l’effort, afin que l’épissure électrique ne travaille pas en traction.

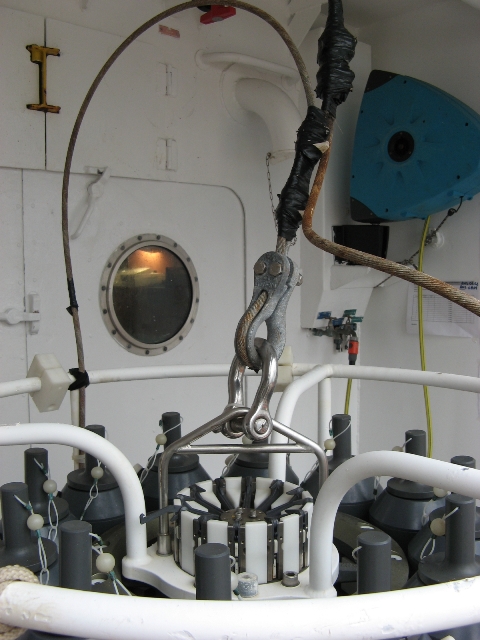

Fixation du câble électro-porteur sur le châssis de la rosette.

L’épissure est ensuite fixée sur le châssis extérieur du carrousel ou de la rosette, généralement à l’aide de colliers plastiques. Le montage doit éviter les angles trop serrés, les efforts directs sur la soudure et les zones de frottement.

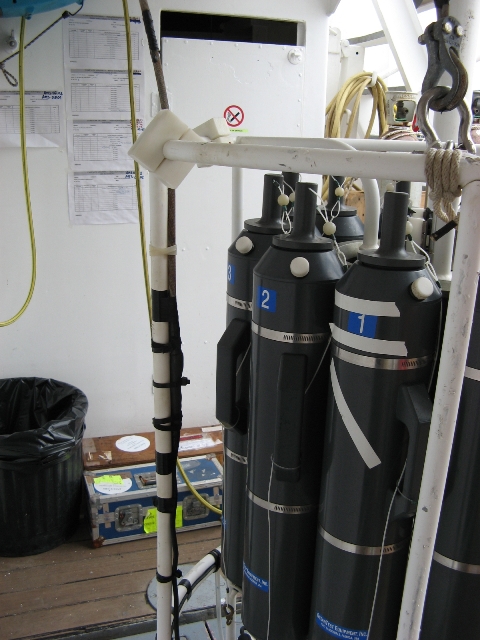

Maintien de l'épissure sur le châssis — Maintien de l’épissure sur le châssis extérieur de la rosette.

Une fois l’ensemble monté sur le pont, il faut vérifier le cheminement du câble, l’absence de point dur, la fixation de l’épissure et la liberté de mouvement nécessaire pendant les opérations.

Assemblage final de la bathysonde — Ensemble monté sur le pont et prêt à être utilisé.

Avant la mise à l’eau, refaire les contrôles de base:

isolement du câble au mégohmètre
continuité électrique
présence de la tension d’alimentation à vide
acquisition correcte de l’instrument
fixation mécanique sans traction sur la zone d’épissure
